振動、噪聲是一門古老的學科，但是新的技術不斷滲透進來，使它又變成一門非常新，技術含量較高的學科。本文章展示了安世亞太科技股份有限公司在振動噪聲領域的最新研究成果——PERA SIM SimNVH，介紹了SimNVH的一些基本情況及功能、特點。

PERA SIM SimNVH是安世亞太專家團隊，結合多年在振動噪聲領域的工程經驗，開發的一款用于振動、噪聲的分析工具。通過設計專題模塊式的專業、定制化處理界面，調用PERA SIM Mechanical結構有限元求解器，可以實現所有的NVH分析項目，包括了系統固有特性分析，不同工況的響應分析，結構NVH靈敏度分析，以及NVH試驗-仿真協同求解及后處理等。除此之外，SimNVH還可以導出Nastran格式的計算文件，通過調用Nastran求解器完成振動、噪聲的分析內容。

PERA SIM SimNVH?分享功能

PERA SIM SimNVH 軟件主要用于結構的振動、噪聲分析，幾乎包含了NVH仿真設計的全部分析模塊。SimNVH使用專題模塊的形式將計算分析進行分類，本著降低CAE 仿真分析人員的勞動難度、強度的目的而開發，可以極大方便CAE仿真工程師的日常工作和節省仿真設置的時間，操作上采用Step by Step向?qū)降哪Ｊ剑瑢⒎爆嵉墓ぷ骱唵位?。SimNVH包含的專題模塊分類如下：

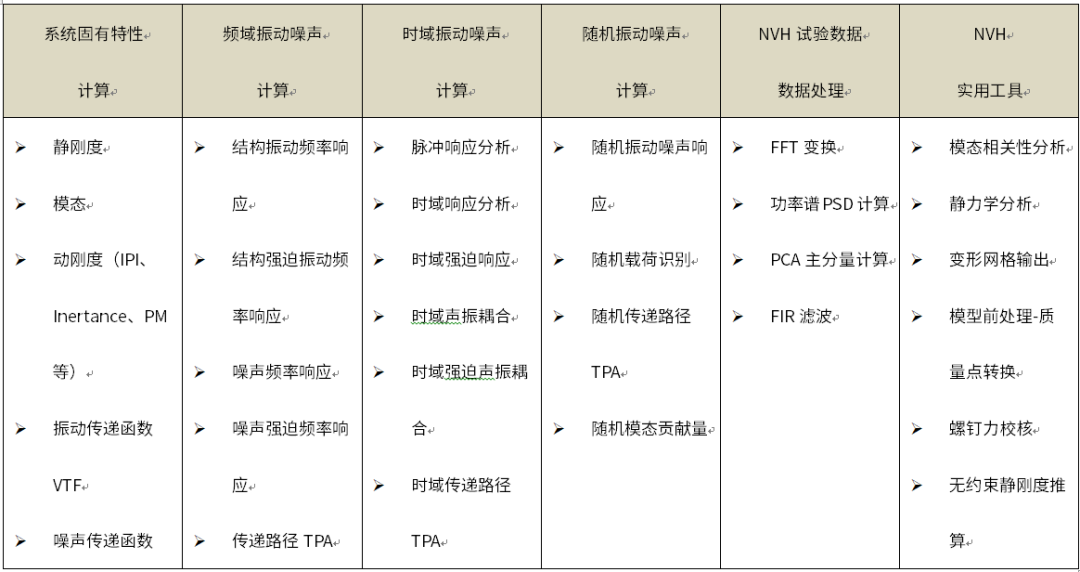

表：SimNVH求解功能介紹

PERA SIM SimNVH?分析界面

PERA SIM SimNVH每進行一個新的分析專題，需要在開始菜單下選擇打開新的操作界面。SimNVH目前沒有提供模型清理、網格劃分的功能，是通過從外部導入CAE網格模型文件（bdf、dat等），進行后續的振動、噪聲設置、求解及結果后處理工作。?

CAE網格模型可以從任意的前處理工具中準備，導出Nastran的網格文件格式。SimNVH選定分析專題后，左半部分是NVH分析設置界面，可向?qū)降赝瓿赡Ｐ蛯?dǎo)入、NVH分析設置；右半部分是NVH結果后處理界面，如下圖所示：

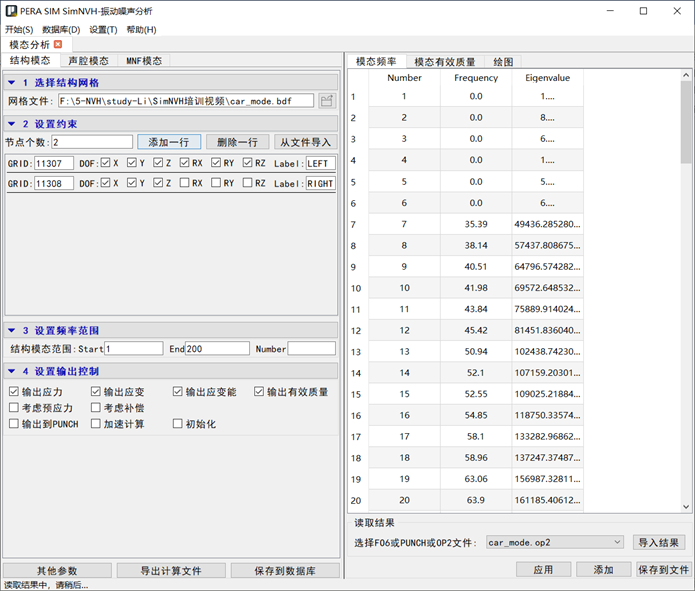

圖：SimNVH模態分析界面?

專業的NVH結果后處理功能

NVH仿真工程師在完成分析之后，最重要、最有價值的工作是對結果數據進行分析，完成結構設計的評價。SimNVH提供了圖表、曲線、云圖等方法，可以直接展示NVH分析結果，幫助工程師準確、快速的確定整車、系統、部件的振動噪聲水準，提出優化方向及建議。以下是SimNVH在汽車行業典型應用場景下的后處理結果展示：

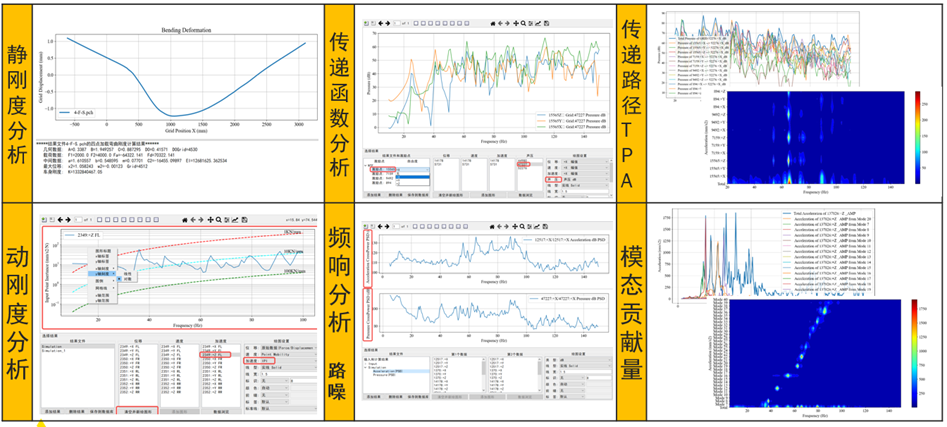

圖：數據后處理顯示

NVH試驗-仿真的高效協作

振動、噪聲是一門非常復雜的學科，NVH仿真工程師日常工作中不僅要掌握CAE仿真方法與理論、模態分析、振動噪聲基本理論等，還需要了解工程數學（傅立葉變換和拉氏變換）、信號處理、故障診斷方面的知識。

SimNVH可以快速完成NVH試驗數據處理功能，提供了信號去噪濾波的預處理、時頻分析、譜分析等功能?；贜VH試驗與仿真的結果，完成模態相關性分析、模態擴展響應等評估，進行預實驗、管路安裝位置選取等分析，為NVH試驗選擇合適的激勵點、響應點、安裝點的位置等。

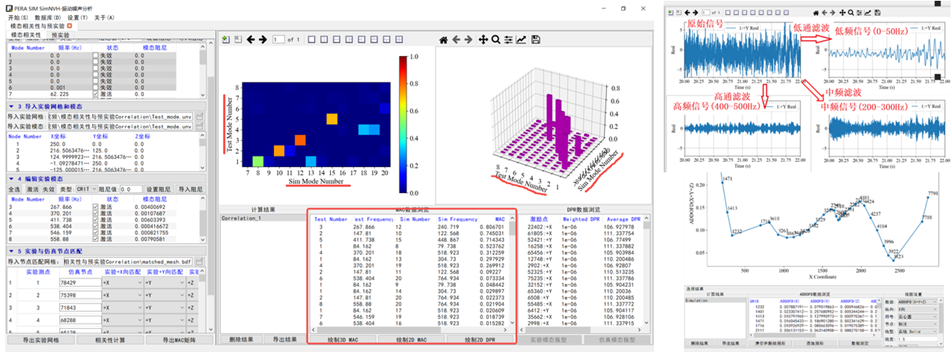

圖：SimNVH試驗-仿真協同

PERA SIM SimNVH這款面向結構振動噪聲分析的專用工具，針對常見的NVH分析工況，分別做了向?qū)降墓δ芙缑妫梢源蟠蠼档凸こ處煹墓ぷ麟y度和強度；通過調用PERA SIM Mechanical結構有限元求解器，可以準確地實現結構振動噪聲預測，幫助工程師完成振動噪聲性能設計。

為助力汽車工程師快速、精準地解決NVH難題，安世亞太公司正式開啟PERA SIM SimNVH免費試用活動，誠邀行業專家與汽車行業工程師及技術團隊體驗這款專為振動噪聲分析打造的高效仿真工具。??

?

?

關注：本次試用需技術人員與申請人聯系確認，請確保您的信息準確，活動最終解釋權歸安世亞太所有。
