航空發動機作為飛行器的動力核心，堪稱工業領域中最嚴苛的物理實驗室。以通用電氣GE9X發動機為例——這是目前世界上最大的商用航空發動機，其直徑達3.4米的巨大風扇能夠產生61噸的驚人推力，相當于同時拉動300輛1.6噸級家用轎車的動力輸出。

然而，這種強大的動力輸出并非在理想環境中實現，而是需要在極端條件下保持穩定運行。例如，燃燒室出口的燃?xì)鉁囟雀哌_(dá)1850K（約1577℃），遠超鎳基高溫合金的熔點（1300-1400℃）。而渦輪前溫度更是達到了1700℃的量級。為了應對如此嚴苛的工況，工程師們必須綜合運用氣膜冷卻、熱障涂層、單晶葉片等多重先進技術，以確保發動機在高溫、高壓、高轉速的極限條件下依然能夠可靠工作。正是在這樣的背景下，數字優化技術的引入成為航空發動機制造領域的必然選擇。

1.1 燃燒室的精準控制

1.2壓氣機的高壓挑戰

現有羅爾斯·羅伊斯UltraFan實驗數據表明，發動機壓氣機設計壓比達70:1，現代壓氣機葉片尖端馬赫數可達1.2，接近聲速，當葉片尖端速度超過聲速時，激波會產生劇烈震動，就像戰斗機突破音障時的“音爆”。

1.3渦輪葉片的強度考驗

羅爾斯·羅伊斯的數據顯示，直徑30cm的渦輪葉片在15,000rpm時承受離心力約15噸。相當于一片手掌大小的渦輪葉片在高速旋轉中承受的離心力相當于吊起4輛SUV。

1.4二次空氣系統的精確分配

研究表明，如果引氣流量出現2%的偏差，可能會導致渦輪前溫度升高30℃。因此，為了確保發動機的性能和安全性，現代發動機對引氣系統的流量控制精度提出了極高的要求，通常需要控制在小于±3%的范圍內

1.5控制系統的快速響應

1.6多物理場耦合的復雜影響

熱脹冷縮、氣流沖擊、機械振動的相互影響，可能讓某個零件的改進變成災難。GE公司2018年確認LEAP發動機高壓渦輪裂紋問題，損失超2億美元。

Flownex是一款通過ISO9001:2008質量認證的一維熱力系統設計與仿真軟件，能夠適用于航空工業中的熱力系統設計與仿真。Flownex包含航空工業熱力系統的標準元件庫（包括各類泵、多種閥門、基本管件、彎管、T型管、熱交換器、儲罐、換熱元件、各種壓氣機和渦輪等），能夠方便快速地搭建流動和換熱仿真系統。Flownex提供了單相、兩相流體以及混合流體的計算功能，能夠進行蒸發和冷凝的計算；Flownex還提供了控制系統元件庫，能夠建立完整的流動及控制系統；運用Flownex提供的多參數設計和優化功能能夠?qū)崿F(xiàn)熱力系統的參數優化。

Flownex在航空工業中的應用包括液壓系統、空中加油系統、地面加油系統、環境控制系統、供水及衛生系統以及消防系統等。

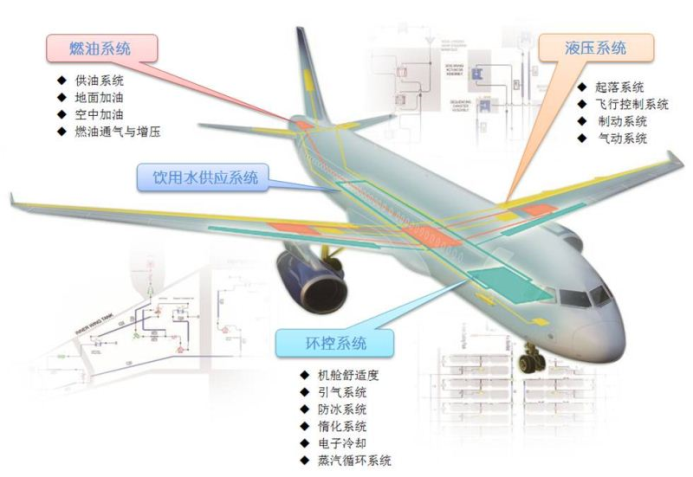

Flownex在飛機中的應用

2.1液壓系統

液壓系統是機械傳動系統的重要組成部分，其作用為通過改變壓強增大作用力。一個完整的液壓系統由五個部分組成，即動力元件、執行元件、控制元件、輔助元件（附件）和液壓油。液壓系統可分為兩類：液壓傳動系統和液壓控制系統。液壓傳動系統以傳遞動力和運動為主要功能；液壓控制系統則要使液壓系統輸出滿足特定的性能要求（特別是動態性能）。飛行器中典型的液壓系統應用包括主控制助推器、起落架收起和放下、飛機副翼、襟翼及縫翼的打開與收起、艙門或天窗的打開及關閉、發動機反推力裝置等。

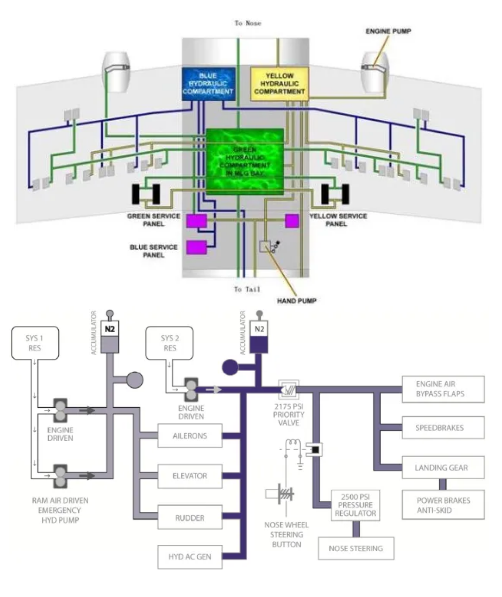

簡易飛機液壓系統圖

• 液壓系統的典型部件包括：滑油箱、穩壓箱、油濾、增壓泵、安全活門、轉換活門、控制閥、作動筒、熱交換器以及管件等。Flownex雖然沒有專門的液壓系統專業包，但是也可以很好的仿真相關的元件。




• Flownex提供了Reservoir和Accumulator元件，可以用于模擬滑油箱和穩壓箱等零部件?；拖錇檎麄€(gè)滑油系統提供和存儲潤滑油，保證在波動及損耗泄漏的情況下系統能正常工作；穩壓箱能夠吸收滑油系統運行過程中的壓力脈動，消除系統中的水錘現象，在突發情況下能夠幫助整個系統保持壓力不變。




• Flownex提供了軸流式、離心式以及容積式壓縮機和泵，能夠用于模擬液壓系統中的各種增壓泵。

•


• Flownex標準元件庫中包含調壓閥、止回閥、球閥、蝶閥等，能夠很好的模擬安全活門、轉換活門以及控制閥等各種系統中涉及到的閥門。




• Flownex包含熱交換器元件庫，如管殼式換熱器、翅片式換熱器等；還提供了一般的換熱元件，可以根據需求，添加導熱、對流以及輻射元件，計算完整的換熱過程。




• Flownex提供了基本管件、彎管、T型管、三通等基本元件，用于快速搭建管路系統，管件也可以隨意添加換熱元件，計算流動和換熱過程。

Flownex提供了設計和優化功能，能夠幫助設計整個液壓系統的壓力分布、優化換熱器和管路的尺寸以及泵的合理選擇。Flownex的瞬態計算功能能夠用于預測瞬態過程以及突發情況下系統的壓力變化。添加Flownex的控制控制元件，仿真完整的流動換熱系統在指定控制策略下的流動過程。Flownex能夠考慮流體粘性隨溫度的變化，也可以用于仿真飛行器在不同環境，如不同飛行高度和馬赫數情況下系統的變化過程。

2.2燃油系統

飛機燃油系統又稱外燃油系統，因?yàn)榘l(fā)動機上還有一套系統將燃油輸送到燃燒室內去，后者稱為內燃油系統。飛機的心臟——發動機依靠燃油燃燒產生熱量作功，推動飛機飛行。燃油是飛機的能源，燃油系統是飛機能源的供應系統。供油系統包括燃油箱、增壓泵、單向活門、油濾以及管路等。燃油箱具有足夠的容量，保證發動機正常工作時的消耗。隨著油箱內的油面下降，通氣管將外界大氣或者增壓空氣引入油箱，填補油面下降空出的空間。增壓油泵向發動機供油，保證發動機的燃油泵進口具有足夠的油壓。單向活門只允許燃油向一個方向流動，這樣可以防止各油箱內的燃油串流。燃油流過油氣分離器，將供油時帶進去的氣體或從燃油內揮發出的氣體分離出來，避免氣體進入發動機的油泵內。飛機燃油系統內有時也裝油濾，以清除臟物、雜質，保證燃油清潔。

Flownex能夠用于設計、優化和仿真飛機的燃油系統，可以運用標準元件庫，包括閥門、泵、管件以及容器等快速計算燃油的分布。Flownex也可以仿真和設計蒸汽系統和燃油熱交換系統。Flownex的控制系統能夠幫助設計和優化燃油分布，在飛行過程中或者空中加油時，保證飛機中心的穩定。

2.3環境控制系統

飛機環境控制系統是保證飛機座艙和設備艙內具有乘員和設備正常工作所需的適當環境條件的整套裝置。飛機環境控制系統包括座艙供氣和空氣分配、座艙壓力控制 、溫度控制、濕度控制等。座艙供氣系統是座艙增壓和空氣調節的氣源，主要功用是使艙內氣壓高于大氣環境氣壓并保持艙內空氣清潔?？諝夥峙湎到y(tǒng)使調溫空氣流入并分布于艙內，在艙內造成合適的溫度和速度分布，以保證艙內的舒適環境條件。

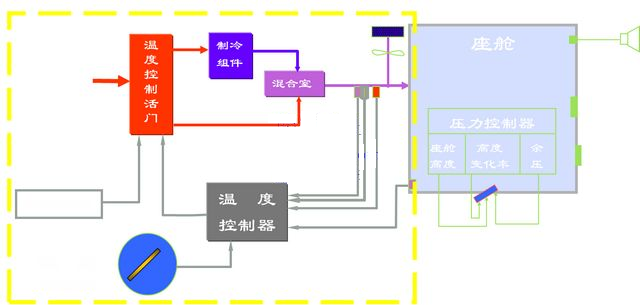

?飛機環控系統示意圖

Flownex能夠?qū)︼w機環控系統進行仿真與優化，包括從壓縮機供氣壓縮機、經過壓力調節閥、空氣預冷、艙內的空調以及壓力控制等整個系統級進行仿真，同時還可以仿真飛行高度和飛行馬赫數變化時，環控系統中的各部件的變化過程。Flownex具有兩相流和混合流體的計算功能，因此可以計算空氣中水蒸氣的蒸發和冷凝過程，計算得到環控系統中的濕度變化。
