概述：新形勢下的研發自主之路

近期業界消息顯示，航空制造業的供應鏈波動已成為全球性挑戰。以中國商飛C919客機為例，其交付進程因關鍵部件的國際供應瓶頸而面臨調整。這一現實揭示了高端裝備研發的核心命題：要實現真正的自主可控，不僅需要突破產品設計，更必須掌控從設計、仿真到制造的全流程體系，并構建堅韌的國產化供應鏈生態。在此背景下，采用更智能、協同、自動化的研發平臺已不再是技術選項，而是關乎產業鏈安全與競爭能力的戰略必需。

“數字孿生”作為智能制造領域的核心概念，不僅指物理資產（產品、流程或其組成部分）的虛擬映射，更強調其與物理實體之間的實時交互與連接?；跀?shù)字孿生技術，企業能夠?qū)崿F(xiàn)對資產全生命周期的分析、監控與性能優化。理想情況下，每一物理資產都應有其對應的、動態聯通的數字孿生實例。在這一復雜過程中，智能化工具的作用至關重要——它們能夠處理多源異構數據、自動執行仿真迭代、并在多個候選方案中做出最優選擇，從而大幅降低對人工經驗的依賴，提升決策的準確性與效率。

數字孿生實例可在資產建成后獨立創建，也可以由設計階段所使用的數字原型演化而來。數字原型借助CAD/CAE等模型與設計數據，集成諸如應力疲勞分析、流體動力學仿真、熱分析等多類仿真模型，使工程師能夠在物理制造之前識別潛在問題、優化設計方案，從而顯著縮短研發周期并降低成本。由此可見，數字孿生本身也具備完整的生命周期管理需求。

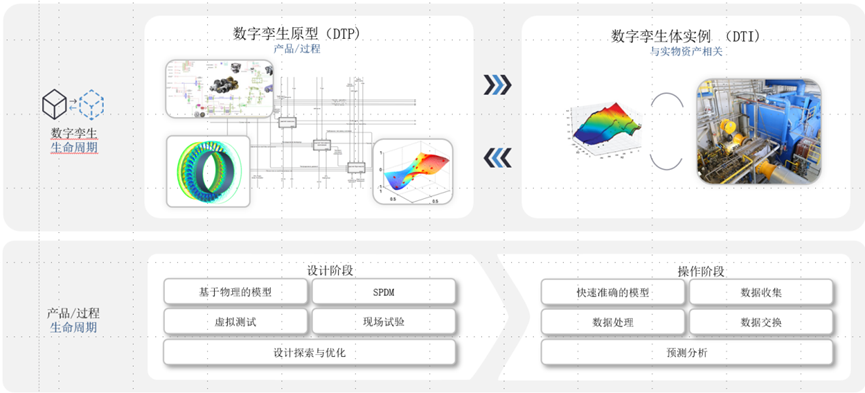

圖 1. 數字孿生和產品/流程生命周期的階段

PERA智能化云原生平臺作為企業級工程自動化解決方案，旨在推動以CAE為核心的傳統研發模式向智能化、協同化與云原生架構轉型。其核心目標包括：第一，實現現有設計流程的正規化與整合，通過對接外部軟件與需求管理系統，消除跨部門數據傳遞錯誤，實現仿真數據結構化存儲與高效模擬；第二，降低詳細設計階段的重復性人力投入，將常規仿真任務前置給設計工程師，加速產品認證測試進程；第三，系統化組裝數字原型，為構建高保真數字孿生奠定堅實基礎。平臺集成的Smart Selection智能代理建模技術，是達成上述目標的關鍵賦能器。它貫穿于設計、仿真與優化全流程，能夠自動選擇訓練策略、選擇最合適的近似模型技術，并自動調整參數，從而在保證精度的前提下極大減少人工試錯和計算資源消耗，為工程師提供高質量、可解釋的代理模型，加速設計迭代和決策過程。

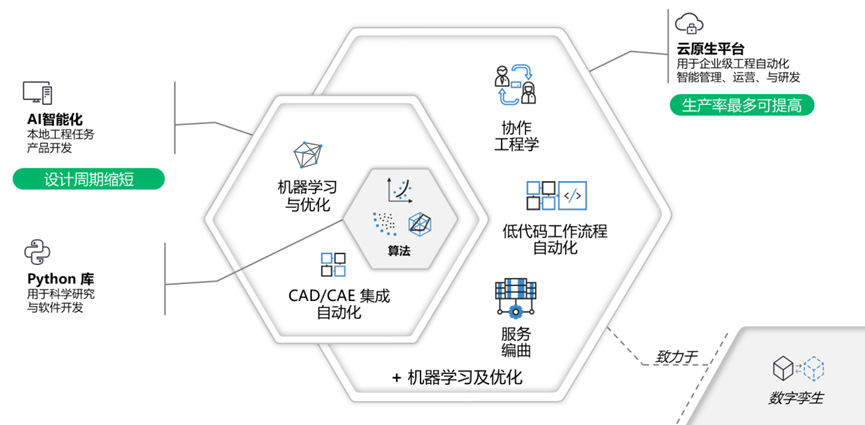

圖 2. ?PERA智能化云原生平臺及產品體系

在PERA智能化原生平臺中協作構建數字原型

應用背景

PERA智能化云原生平臺所提供的數字原型協同構建方法尤其適用于如渦輪機械、航空航天等涉及復雜多物理場耦合的行業，以噴氣發動機研發為例。該類項目通常需多個團隊分工協作，分別負責發動機不同部件的仿真任務，且設計過程具有高度迭代性，需反復調整參數并執行仿真計算，其職責分配如圖2所示。

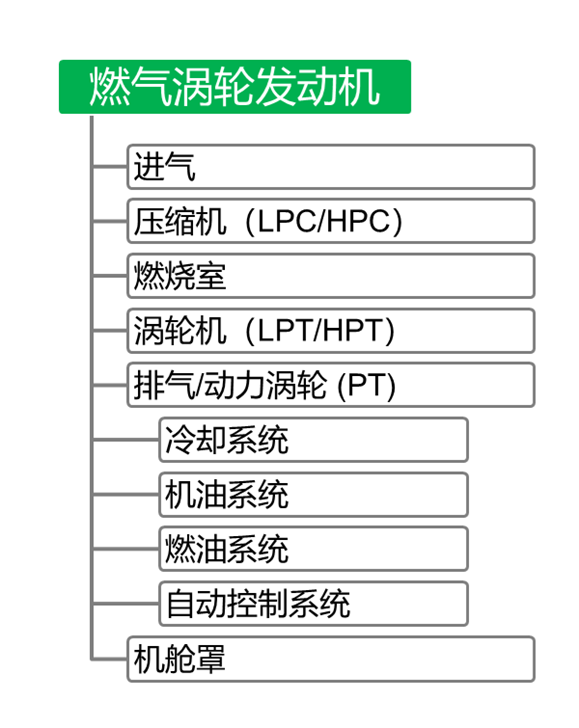

圖3. 噴氣發動機研發中的責任分配

在此類協作中，各團隊所執行的仿真研究既相互獨立又緊密關聯，傳統方式下數據傳遞效率低、易出錯。PERA平臺通過工作流技術，將每一獨立研究封裝為自動化子流程，并進一步通過主工作流整合其間依賴，從而在保障數據一致性的同時提升協同效率。PERA智能化解決方案中的Smart Selection能力在此發揮著核心作用。它可被嵌入到各個仿真模塊中，用于快速構建關鍵輸入輸出之間的近似關系模型。這極大加速了多參數掃描、敏感性分析和方案比選的過程，使工程師能夠迅速洞察設計空間，識別高性能設計區域，從而顯著減少對昂貴高保真仿真的調用次數，在協同環境中實現高效的知識傳遞和設計優化。

單個研究的工作流程

平臺支持為每項獨立研究構建專屬自動化工作流。以壓縮機CFD分析為例，其工作流如圖4所示，由“CFXPre session”模塊啟始，該模塊基于預置模板與輸入?yún)?shù)生成CFX預處理會話文件，繼而由“CFXPre”模塊執行預處理，“CFXSolver”觸發求解，“CFXPost”完成后處理。下面分別進行介紹。?

圖 4. 單個研究工作流程

工作流程從“CFXPre session”模塊開始，該模塊基于包含更新邊界條件值的模板文件準備新的預處理會話。在編輯模式下（圖5），用戶可以打開該模塊并上傳包含 Ansys CFX Pre 數據的文本文件模板。該模塊會自動讀取所有表達式和函數。在運行模式下，該模塊將使用模塊輸入端口接收到的數據，基于模板（由用戶在編輯模式下上傳）生成一個包含 Ansys CFX Pre 數據的新輸入文件。

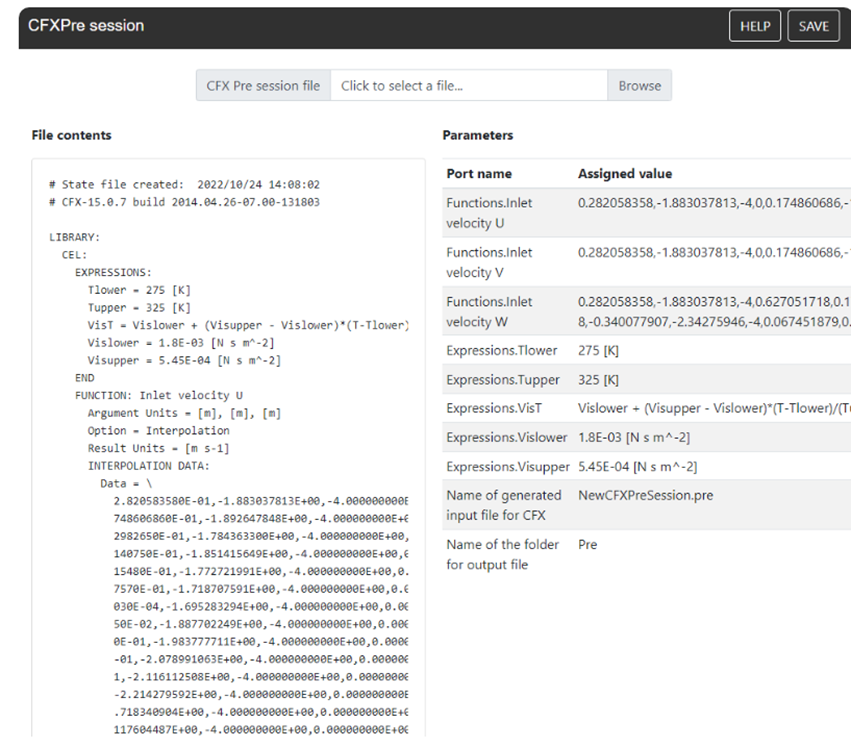

圖 5.“CFXPre 會話”塊

之后，“CFX Pre”塊啟動預處理會話并為求解器生成輸入文件，然后由“CFX Solver”塊觸發求解過程，并由“CFX Post”塊啟動后處理會話。

為了讀取和輸出結果，我們使用了“CSV 圖表”模塊。在編輯模式下（圖 6），用戶可以打開該模塊并上傳從 Ansys CFX Post 獲取的 CSV 文件模板。該模塊會自動生成與 CSV 文件中的數據對應的模塊輸出端口列表。

在運行模式下，該塊從研究期間生成的 CSV 文件中讀取數據，并將數據寫入該塊的輸出端口。

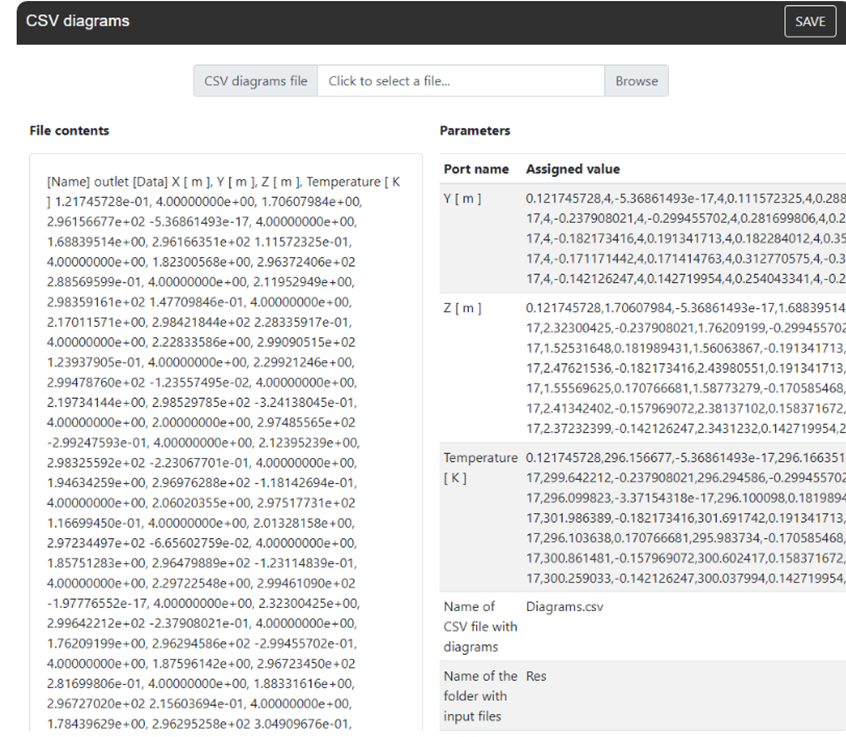

圖 6.“CSV 圖表”塊

通過使用特殊模塊（圖7），工作流程的構建變得更加便捷。這些模塊與工程應用程序（例如Ansys CFX）實現了無縫連接。這些模塊可以開發用于任何支持批處理執行的軟件。

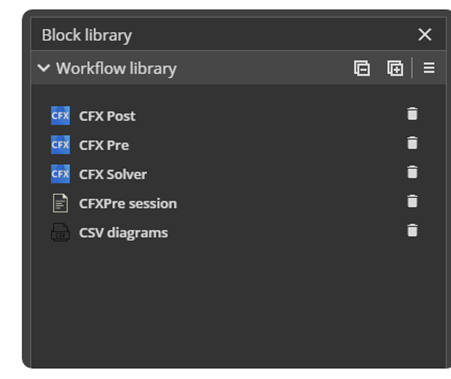

圖 7. 工作流程中使用的塊列表

負責噴氣發動機特定部件的每個團隊都可以組裝這樣的工作流程。在每個工作流程的關鍵節點，PERA的智能化解決方案提供了內置的Smart Selection功能。例如，在CFD后處理環節，它可以自動分析大量仿真數據點，快速構建出反映氣動性能與幾何/工況參數之間映射關系的高精度代理模型。這使設計工程師無需等待耗時的高保真仿真，就能實時預測新設計方案的性能，大幅壓縮了設計迭代周期。

主工作流集成與多仿真聯動

在整機仿真中，常需根據上游仿真結果動態設定下游仿真的邊界條件。PERA平臺支持通過主工作流整合這些獨立子工作流。其中，“工作流程引用”塊可關聯至如“壓縮機”研究等現有工作流的最新版本，使得各團隊可并行更新維護所屬模塊，而主工作流保持同步更新，極大提升了復雜項目管理的靈活性與可維護性。具體包括以下內容。

在對噴氣發動機進行整體研究的過程中，需要根據不同模擬的結果來設置特定模擬輸入的邊界條件。因此，考慮的數據傳輸如圖 8 所示。

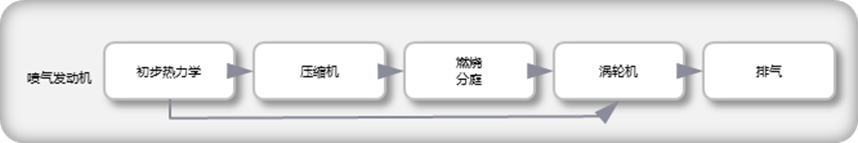

圖 8. 噴氣發動機研究期間的數據傳輸

相應的主工作流程可以在 PERA智能化云原生平臺中組裝（圖 9）。工作流程中使用一種特殊類型的塊 - ?工作流程引用? 。它創建對現有工作流程最新版本的引用，例如，“壓縮機”引用圖 4 中的工作流程。這種類型的塊使不同部門和負責維護主工作流程的人員能夠同時工作，并使流程保持最新狀態。

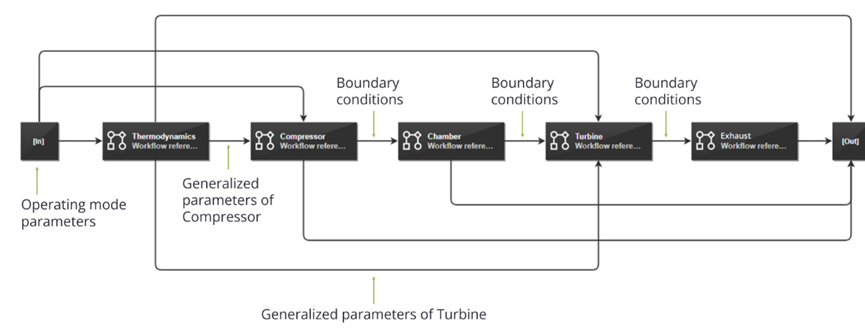

圖 9. 噴氣發動機研究的掌握工作流程

在主工作流層面，Smart Selection的價值進一步提升。通過集成來自各學科（氣動、結構、熱）的代理模型，模擬整個發動機系統在不同工況下的性能表現，并在執行多學科優化（MDO）、尋找全局最優解，或進行海量的可靠性分析和穩健性設計過程中高效選擇最優算法。這種基于智能代理模型的智能優化，是連接各個高保真學科仿真、實現高效數字孿生的核心紐帶。

結論

在所述方法中，數字原型是一個主工作流，它引用由不同企業團隊創建和維護的單個研究工作流。引用單個研究工作流使企業能夠靈活地組成完整的工作流，同時提供獨立編輯和運行單個研究工作流的能力，以及通過從多個工作流中引用某個工作流來重用該工作流的能力。

以多個相互關聯的工作流程形式實施項目，可以確保知識、專業知識、實踐和設計方法的保存，并重復利用現有數據和計算實驗。每個單獨的工作流程都可以由獨立的專家團隊創建和維護，而所有工作流程共同構成一個完整的多學科研究。貫穿始終的Smart Selection智能建模和優化策略，確保了知識和數據的高效復用與增值。它將專家經驗與仿真數據相結合，轉化為可隨時調用、自動演化的智能模型資產，成為企業核心知識庫的重要組成部分。

PERA平臺所能實現的數字原型是一個由主工作流統籌、引用多個獨立研究工作流所構成的協同仿真體系。該架構既保障了各團隊可獨立開發、運行與復用專屬工作流，又通過主工作流集成為統一的多學科數字原型。它不僅有效保存和重用企業知識資產與計算實踐，更可以提升了復雜工程研發的效率與準確性。其內置的智能化解決方案通過Smart Selection等技術，將傳統依賴經驗的試錯過程轉變?yōu)橛蓴?shù)據與算法驅動的精準探索，為研發數字化轉型提供了核心動力。

在PERA智能化原生平臺中自動構建壓縮機性能圖

應用背景

壓縮機性能圖，也稱為壓縮機特性圖或簡稱壓縮機圖，是表征壓縮機在不同工況下性能的關鍵工具。它通常以二維圖形表示，橫軸表示質量流量，縱軸表示壓力比（壓縮機出口壓力與入口壓力之比）。

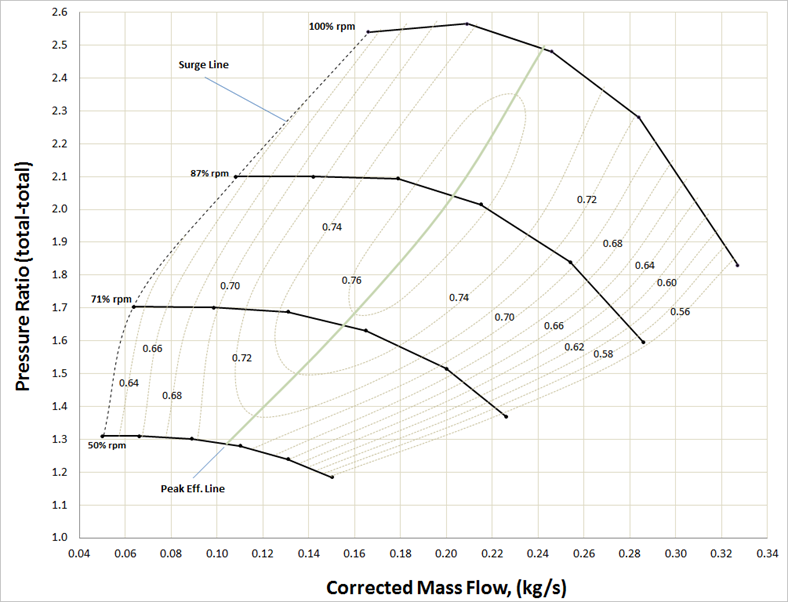

圖 10. 壓縮機性能圖示例

壓縮機性能圖顯示了壓縮機在其運行范圍內的效率、壓力比和喘振極限。效率以等高線表示，線條越靠近，效率越高。壓力比通常以一系列曲線（分支）表示，每條曲線對應不同的轉速（如圖10所示）。

當各級組成燃氣輪機時，可能的運行條件范圍取決于燃氣輪機整體的平衡狀態。平衡點也可以繪制在壓縮機圖上，形成運行線。有時可能需要計算所選分支與運行線的交點。

喘振極限是指壓縮機無法維持穩定流量并開始喘振或失速的點。它在壓縮機曲線圖上顯示為一條線，代表壓縮機運行范圍的上限。喘振點只能大致確定，因此，根據所需的公差，在構建曲線圖后可能需要進一步細化。

壓縮機圖是壓縮機設計師和工程師的重要工具，因為它可以幫助他們分析和優化壓縮機在不同運行條件下的性能。

構建壓縮機曲線圖的一種方法是運行一系列 CFD 模擬。在這種情況下，曲線圖中的每個點都對應一次模擬，并通過對邊界條件的多個值進行手動迭代來確保喘振線的高質量。顯然，這種方法需要模擬工程師進行大量的手動工作。此外，在設計階段，多個參數可能會發生變化：葉片的幾何形狀、控制程序（葉片方向與轉速之間的依賴關系）、CFD 模擬模型等。因此，隨著設計參數的變化，可能需要多次重建曲線圖。

接下來將介紹如何使用 PERA智能化云原生平臺自動構建壓縮機曲線圖，并介紹該方法的優勢。文中所使用的 CAD 和 CAE 軟件僅為示例，其他任何適合此類任務的軟件均可替代。

壓縮機性能圖構建過程

傳統的壓縮機圖構建流程如圖11所示，涵蓋從CAD幾何建模、網格生成、CFD仿真到結果提取與喘振邊界辨識等步驟，全程需人工介入數據傳遞與迭代控制。

圖11 壓縮機圖構建過程

建造過程首先在 CAD 軟件中構建各級葉片的幾何模型。然后，將這些模型導入到現有的網格生成器項目中，以創建新的網格。由于葉片方向角取決于分支的轉速，因此每個新分支都會重復此過程。

之后，使用新生成的網格進行一系列 CFD 模擬。每個分支都是通過遞增邊界條件的值來構建的，直到解變得數值不穩定（即達到喘振極限）。完成此循環后，可以進一步細化喘振邊界或計算與工作線的交點。

施工過程需要在多個應用程序之間手動傳輸數據。因此，該過程需要仿真工程師的持續關注。無法簡單地運行模擬然后在完成后獲取結果。

PERA智能化云原生平臺中的流程自動化

PERA智能化云原生平臺可將上述流程封裝為自動化工作流（圖12），其由“主驅動器”控制整體迭代，“單分支”塊計算指定轉速下性能曲線，“單點”塊計算與運行線交點。以下分別進行介紹。

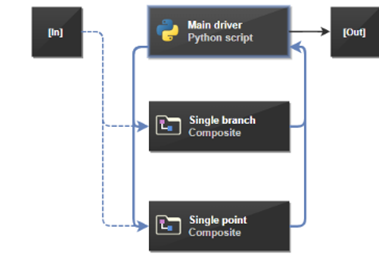

圖 12. 性能圖構建工作流程

工作流程由三個主要部分組成：

? “主驅動器”塊控制分支和交叉口的計算周期。

? 復合塊“單分支”計算壓縮機圖的一個分支（用于單一轉速）。

? 復合塊“單點”計算操作線與壓縮機圖的一個分支的交點。

“單分支”塊的嵌套結構如圖13所示。

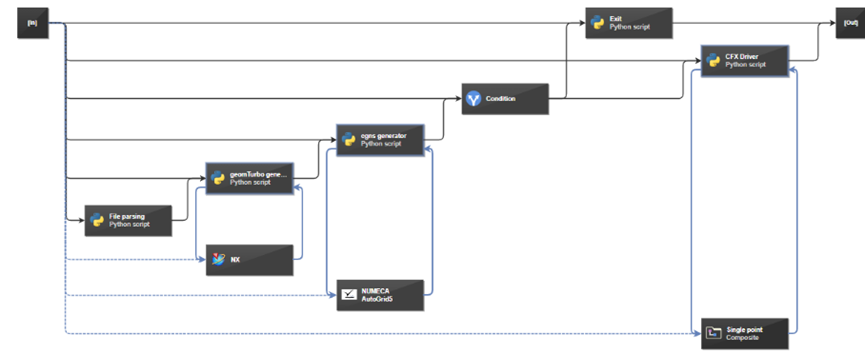

圖 13.“單分支”塊的結構

圖 13 中的“文件解析”塊讀取控制程序和每個階段的葉片數量信息，之后“geomTurbo 生成器”塊運行一個循環，根據 NX 中葉片輪廓的文本文件為網格生成器創建輸入文件。

“cgns generator” 模塊負責在 Numeca 中生成壓縮機流動部分的網格?！癈ondition” 模塊檢查是否需要計算分支，如果是，則觸發“Exit”模塊的執行以退出迭代，或者啟動包含喘振線細化的分支構建循環。

“單點”塊的嵌套結構如圖14所示。

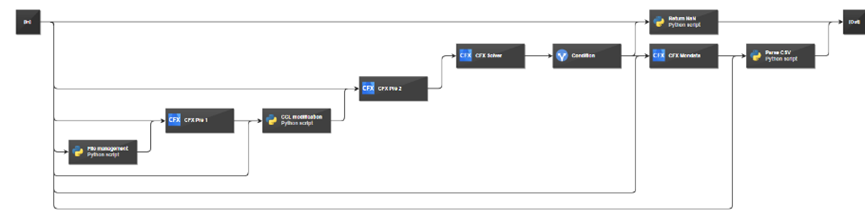

圖14.“單點”塊結構

圖 14 中的“文件管理”塊在給定點復制用于 Ansys CFX 研究的文件，搜索所需的初始近似文件，然后“CFX Pre 1”和“CCL 修改”塊讀取有關 Ansys CFX 模板項目結構的信息，并使用新的邊界條件和旋轉速度對其進行更新。

“CFX Pre 2”模塊會為求解器生成一個包含更新后的網格、邊界條件和轉速的輸入文件。“CFX Solver”模塊會觸發模擬。如果運行成功，則“CFX Mondata”和“Parse CSV”模塊會將找到的值添加到分支中。如果遇到數值不穩定性，“Return NaN”模塊會發送已達到喘振線的消息。

通過使用特殊模塊（圖15），工作流程的構建變得更加便捷。這些模塊與工程應用程序（NX、Numeca、Ansys CFX）實現了無縫連接。此類模塊可以開發用于任何類型的軟件，并支持批量執行。

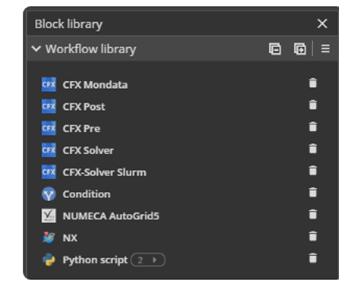

圖 15. 工作流程中使用的塊列表

在工作流程開始時，所有構建性能圖所需的文件都必須按照預先約定的規則放置在資源管理器面板的“Files”文件夾中。工作流程成功完成后，所有生成的文件都可以在同一個資源管理器面板上找到（如圖16所示）。

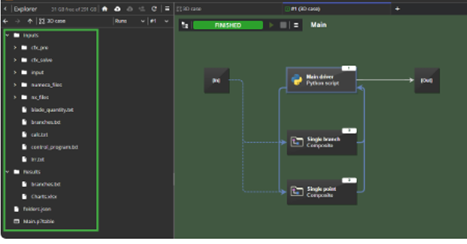

圖 16. 工作流文件管理

在此全自動化流程中，PERA的智能化解決方案發揮著“智能引擎”的作用。傳統的“運行－后處理－判斷”循環通過Smart Selection技術得到增強。例如，在構建單個轉速的性能分支時，平臺可以利用已計算的CFD點，通過Smart Selection智能算法實時構建該轉速下性能參數的代理模型。此模型能智能預測未計算工況點的性能，并指導下一次最有效率的CFD計算點選擇，從而用更少的仿真次數快速、精確地定位喘振邊界，極大減少了構建整張性能圖所需的總仿真量和時間。

結論

PERA智能化云原生平臺的主要優勢在于提升效率并節省時間。這通過自動化重復的手動操作實現，例如構建幾何模型、生成網格、結果后處理以及不同軟件之間的數據交換。這種方法可應用于各種可標準化且需要大量重復使用的任務。其集成的Smart Selection的智能代理建模能力，將自動化從“流程自動化”提升到了“決策智能化”的新高度，是應對設計空間探索、不確定性分析和多目標優化等復雜任務的強大工具。

通過開發特殊的用戶界面 (UI）可以實現更高級別的自動化。UI 示例如圖 17 所示。借助這樣的 UI，工作流程可以用作AppsHub（PERA智能化云原生平臺中的應用程序?qū)Ｓ脦欤┲械?Web 應用程序。這種方法簡化了提供輸入數據和配置構建性能圖任務的過程，使不熟悉案例的普通用戶也能開展研究，而用戶只需準備輸入數據即可。

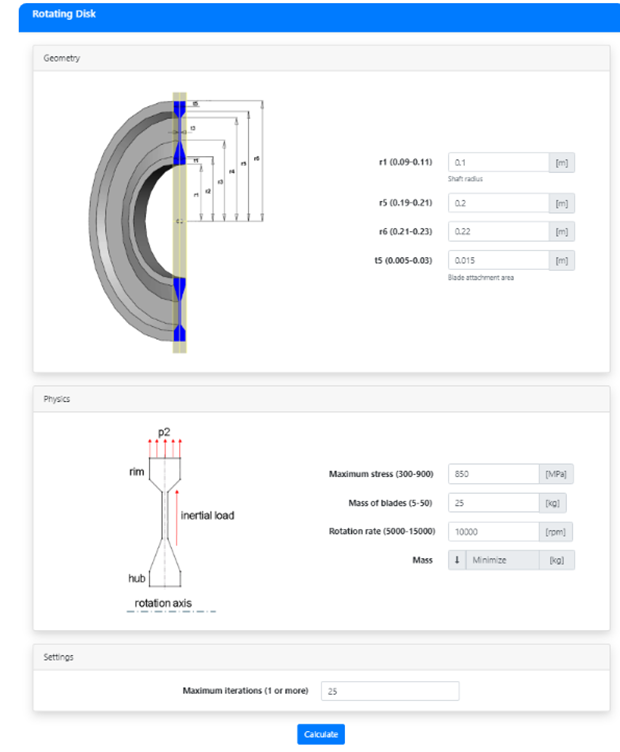

圖 17. PERA智能化云原生平臺中具有自定義用戶界面的 Web 應用示例

客戶價值

安世亞太的PERA智能化云原生平臺，以數字孿生和協同仿真為核心，為高端裝備制造企業提供了一套體系化、自動化和智能化的研發解決方案。平臺通過將傳統CAE技術與云原生架構、自動化工作流和跨學科協同深度融合，切實解決了企業在復雜產品研發中面臨的多團隊協作效率低、數據傳遞一致性差、知識復用困難等核心痛點。平臺所具有的Smart Selection等智能化能力，確保了研發過程不僅“自動化”更能“智能化”，將專家知識沉淀為可復用的模型資產，降低對特定個體經驗的依賴，提升整體研發體系的韌性和成熟度。

例如，在本文提到的航空航天領域針對噴氣發動機的研發中，平臺實現了多學科仿真流程的標準化封裝和自動連接，使氣動、結構、熱管理等不同團隊能夠在統一環境中并行開展仿真工作，并通過主工作流自動集成數據依賴，大幅減少了人工干預和迭代周期，保證了數據傳遞的準確性與一致性。同時，平臺支持以低代碼方式將專業仿真流程轉化為可復用的自動化任務模塊，顯著降低了重復性操作的人力成本，使專家經驗得以沉淀和重用。在壓縮機性能圖自動生成等典型應用中，平臺實現了從幾何生成、網格劃分、CFD求解到后處理的全流程自動化，不僅將原本耗時數周的手工操作壓縮至數小時，更通過標準化流程避免了人為差錯，提高了仿真結果的可靠性與可比性。

最終，PERA平臺幫助企業構建起可繼承、可演化、支持多學科優化的數字原型系統，為未來實現高保真數字孿生奠定了堅實基礎，從而可以推動企業研發模式從傳統單點仿真向智能化、協同化和全生命周期管理的全面轉型。
