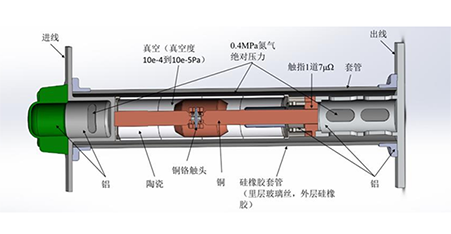

真空斷路器依靠其滅弧介質和滅弧后觸頭間隙的絕緣介質都是高真空而得名；其具有體積小、重量輕、頻繁操作、滅弧不用檢修的優點，在配電網中應用較為普及，特別適用于要求無油化、少檢修及頻繁操作的使用場所，是電氣與電網設備中的常用設備。其工作原理為：當動、靜觸頭在操作機構的作用下分閘時，觸頭間產生電弧，觸頭表面在高溫下?lián)]發出蒸汽，由于觸頭設計為特殊形狀，在電流通過時產生一磁場，電弧在此磁場作用下沿觸頭表面切線方向快速運動，在金屬圓筒(屏蔽罩)上凝結了部分金屬蒸汽，電弧在自然過零時就熄滅了，觸頭間的介質強度又迅速恢復起來。為計算真空斷路器在合閘情況下，當流過大電流時，斷路器各個部件的發熱情況，以及在工況穩定下來時的具體溫度分布情況，本文以一臺真空斷路器的三維模型為例，采用電磁和流體溫度耦合計算方法，具體分析其上述情況的溫度分布。

1.該物理模型復雜，需要進行一定程度的簡化；
2.模型為三維模型，曲面較多，網格剖分需要一定的處理；
3.電磁計算模型和溫度計算模型需要雙向耦合，保證數據雙向傳遞。

1.對模型中對計算結果影響不大的部分進行簡化；
2.借用feedback進行電磁和溫度計算的雙向數據傳遞的驅動和控制；

1.采用多物理場耦合計算方法能夠有效實現真空斷路器電磁-溫度場的模擬與分析；
2.通過計算的結果，充分掌握整個斷路器的三維溫度分布，評估此類設計的優劣，方便以后設計的改進和優化。
