設計飛機機翼是一項復雜的挑戰。機翼在氣流中的運動具有高度非線性，通過仿真獲得有效的機翼特性需要空氣動力學工程師的豐富經驗。然而，設計過程并非一次迭代就能結束；它需要評估多個氣動參數之間的利弊。傳統上，選擇最佳設計是一種反復試驗的方法，很大程度上依賴于設計師的直覺和經驗。如今，隨著人們能夠探索各種設計方案，基于智能的協同優化方法已成逐漸成為趨勢。

機翼設計的第一個挑戰是解決氣動分析和結構分析之間的迭代相互作用。機翼被認為是可變形的，這意味著從氣動模擬中獲得的力因子可以改變機翼的幾何形狀。然后使用結構分析來估算這些變形。由于幾何形狀的變化，必須再次進行氣動分析，以正確確定作用在機翼上的力。這種平衡過程不斷重復，直到步驟之間的變化變得可以忽略不計。這項研究的結果是機翼的真實形狀以及作用在其上的精確載荷。第二個挑戰重點是優化機翼幾何形狀，以改善其氣動特性。目標是通過調整機翼橫截面的扭轉角，在保持升力的同時最大限度地減少阻力。由于這些問題是相關的，它們可以共享相同的幾何描述、模型準備和其他設置步驟的方法。

PERA智能體平臺通過深度融合CAE仿真與人工智能技術，為機翼設計中的多學科耦合問題提供創新解決方案。為了表征單個橫截面（圖2），可以使用輪廓類型、前緣坐標、弦長、旋轉軸坐標和旋轉角度等參數。

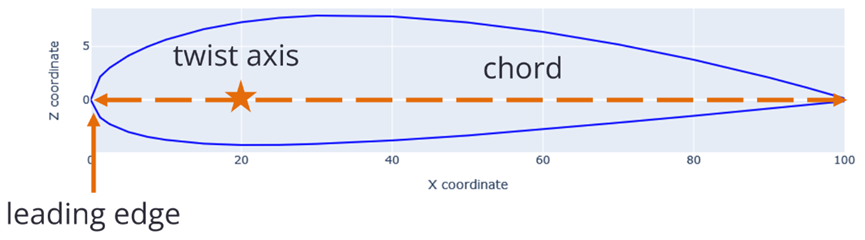

圖 2 機翼橫截面

在機翼橫截面參數化建模基礎上，PERA智能體可以實現氣動-結構雙向耦合的智能迭代分析。當氣動仿真產生的力場改變機翼幾何形態時，結構仿真模塊會響應變形狀態，并通過智能體間的數據協同機制觸發新一輪氣動分析。這種基于強化學習原理的自適應迭代過程，顯著提升了傳統CAE分析的收斂效率。

智能參數化建模體系

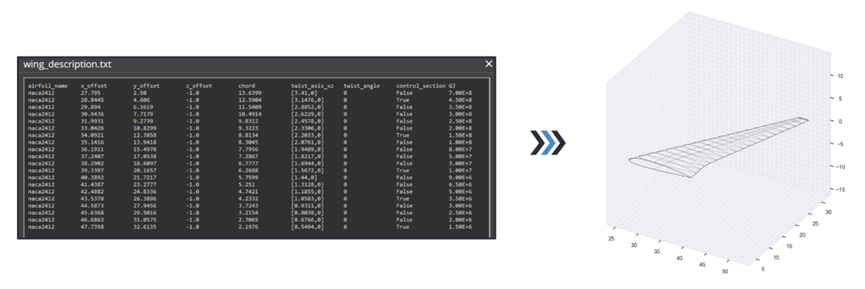

將機翼描述為一個三維曲面，并指定構成機翼的所有橫截面的參數。這些信息可以保存在一個文本文件中（圖3），該文件稍后將用作工作流程的輸入和輸出。

圖 3 帶有文本文件的機翼描述

基于圖3所示的參數化文本描述體系，PERA智能體可以構建數字化建模生態。通過智能解析引擎，平臺可識別橫截面輪廓類型、前緣坐標等特征參數，并生成符合工業標準的參數化文本文件。該智能建模體系支持參數版本追溯、變更影響分析等AI增強功能，為后續仿真流程提供結構化數據基礎。

智能迭代求解架構

要解決的第一個問題涉及多學科分析并構建智能求解循環，以確定機翼的真實變形形狀。該方法基于尋找來流產生的外部氣動矩與機翼內部結構矩之間的平衡點。首先，氣動分析估算作用于機翼的力因子，然后將其作為載荷應用于結構模擬，以計算由此產生的變形。由于形狀發生了變化，需要重復氣動分析以獲得一組新的力因子。基于此構建智能求解循環（圖4）持續進行，直到幾何形狀的變化變得可以忽略不計。在此過程中，智能調度模塊動態分配計算資源，根據收斂曲線調整氣動/結構分析的求解精度；相關學習算法可記憶歷史迭代路徑，減少重復計算量。

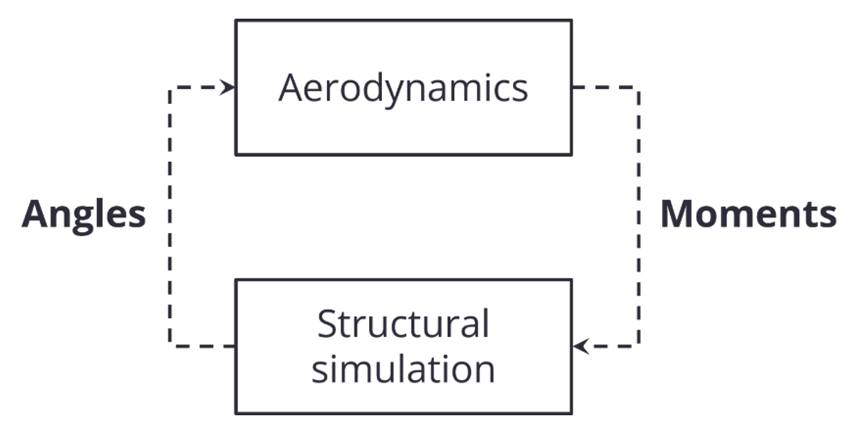

圖 4 ?計算過程

要解決的第一個問題涉及多學科分析，以確定機翼的真實變形形狀。該方法基于尋找來流產生的外部氣動矩與機翼內部結構矩之間的平衡點。首先，氣動分析估算作用于機翼的力因子，然后將其作為載荷應用于結構模擬，以計算由此產生的變形。由于形狀發生了變化，需要重復氣動分析以獲得一組新的力因子。該計算循環（圖4）持續進行，直到幾何形狀的變化變得可以忽略不計。

為簡單起見，本文僅考慮俯仰力矩，將結構問題簡化為純扭轉問題。然而，該方法可以擴展到任何力因子的集合。因此，幾何形狀的變化僅包括對機翼橫截面扭轉角的修改。

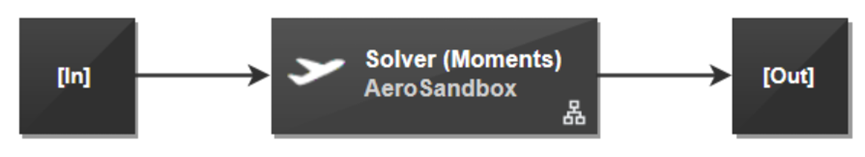

圖 5 氣動分析

結構分析的工作流程（圖6）更為復雜。它包括通過“準備研究”模塊準備輸入文件、在Salome-Meca中進行模擬以及使用“提取角度”模塊進行后處理。Salome-Meca通過“Program SSH Linux”模塊集成，該模塊作為連接到遠程Linux計算機的連接器，并在該計算機上執行任務。該工作流程的輸入是幾何參數和彎矩，輸出是每個橫截面的扭轉角。

圖6 結構分析

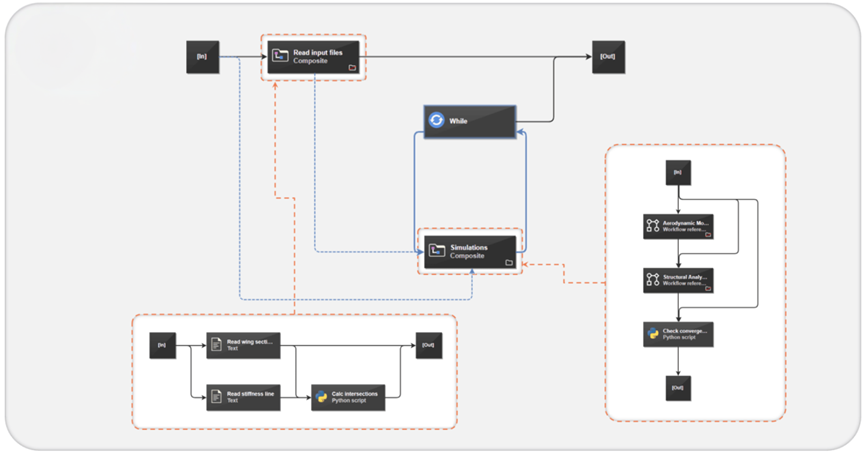

完整的智能求解工作流如圖7所示。首先，使用兩個文本塊解析輸入文件：一個用于機翼幾何描述，另一個用于剛度線描述。接下來，一個 Python 塊識別橫截面與剛度線之間的交點；生成的交點隨后用作旋轉軸。完成這些準備工作后，仿真循環開始。該循環由“While”塊控制，該塊檢查是否滿足終止條件并觸發下一次迭代。

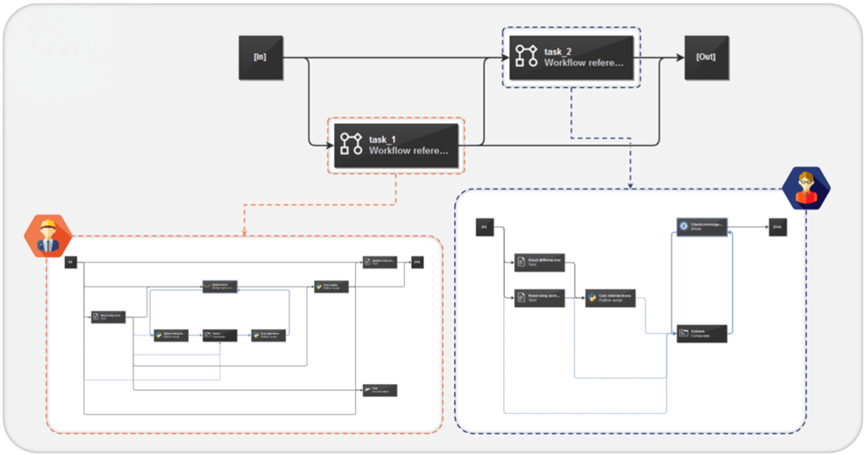

模擬過程位于“Simulations”復合模塊中，每個單域工作流都使用工作流參考功能導入，確保主工作流的每次運行都包含子工作流的最新版本，包括所有最新更改。使用 Python 模塊將當前迭代中獲得的扭轉角與上一次迭代的扭轉角進行比較。一旦滿足收斂標準，最終設計和彎矩值將被發送到輸出端口。該工作流的構建方式使得用戶只需提供新的輸入文件即可設置新的運行，而預期結果將在輸出端口提供。

圖 7 變形形狀搜索工作流程

本工作流程的創新性體現在以下方面：收斂判斷模塊采用智能化算法替代傳統閾值判斷；通過工作流版本管理，確保各學科智能體保持最新狀態；另外軟件工具的可視化追蹤功能可以實時呈現多物理場的耦合過程。

智能優化解決方案

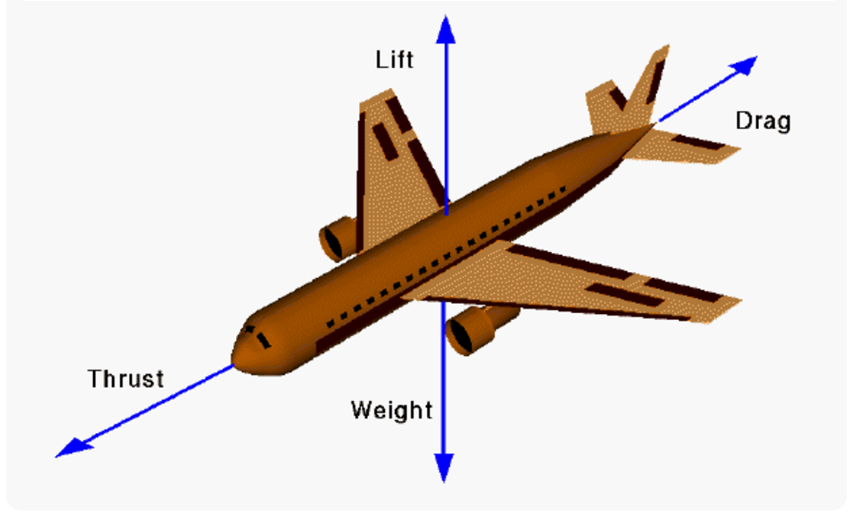

飛機受力因素包括四個方向的受力矢量：

圖8 飛機受力因素

優化問題表述如下：尋求一種設計方案，在保持初始升力的同時，使阻力最小化。本例中的控制參數是各個橫截面的旋轉角度：

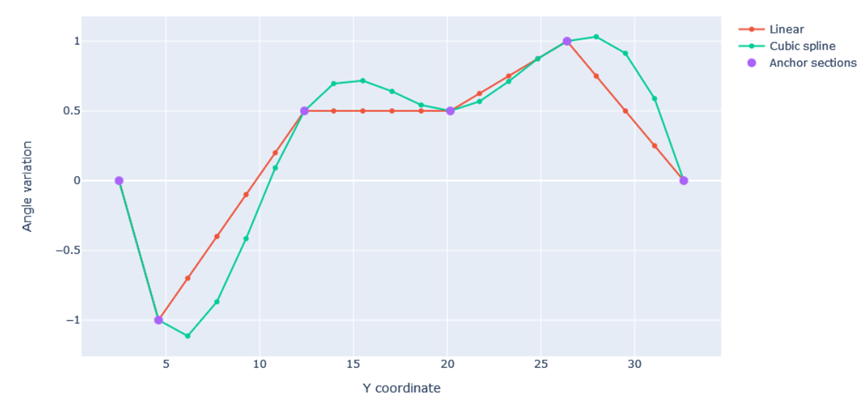

圖 9 ?沿機翼的角度分布

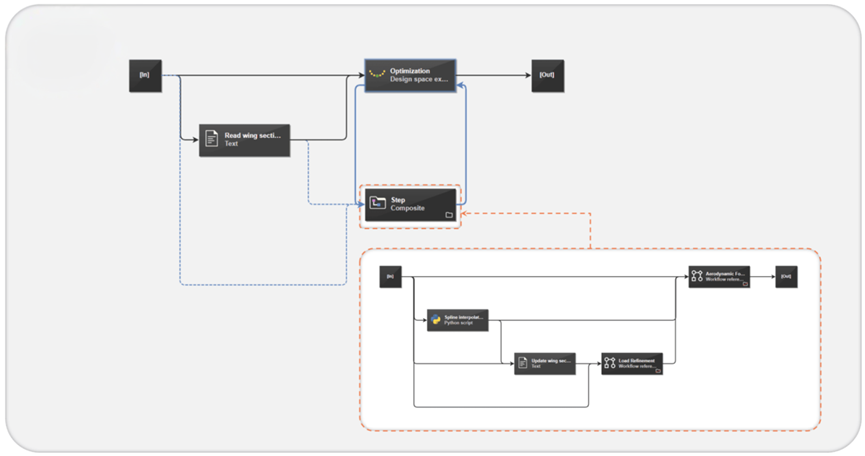

圖 10 顯示了 pSeven Enterprise 中的優化研究工作流程。

圖 10 優化工作流程

第一個文本塊解析包含機翼描述的輸入文件，并將參數輸出到其他塊，有效地充當格式轉換器?！皟?yōu)化”塊管理優化周期，在每次迭代時請求評估新的設計。每個步驟都包含一個 Python 塊，該塊根據控制橫截面的值生成扭轉角；前述的“載荷細化”工作流程，用于確定機翼的真實形狀；以及另一個用于計算阻力和升力的 AeroSandbox 塊。一旦“優化”塊找到最佳設計，結果就會發送到輸出端口。

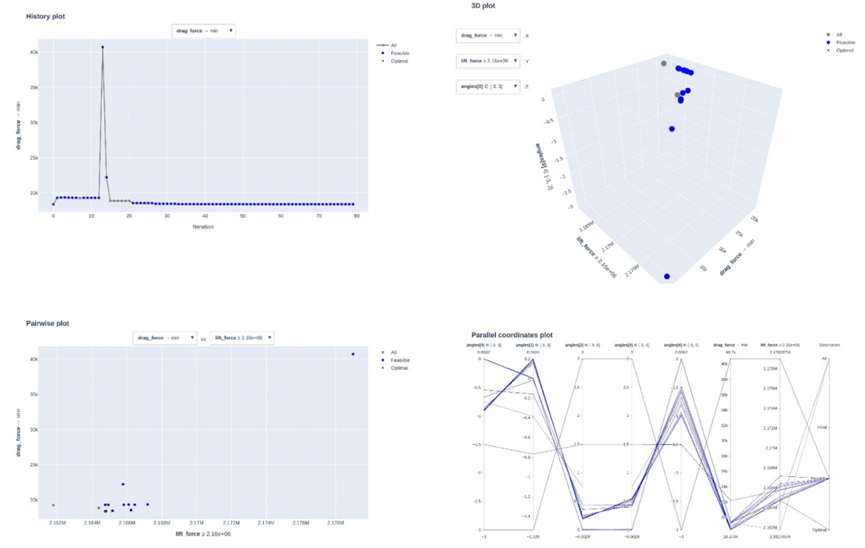

提供基于機翼描述文件、用于 AeroSandbox 的飛機模型，并指定輸入端口值，例如飛行狀態條件、變量邊界和優化預算。該工作流程還會生成優化歷史記錄報告（圖 11）和更新的機翼描述文件，并通過輸出端口提供最佳旋轉角度值?；谳敵鰯?shù)據，PERA智能體不僅輸出最終方案，還能提供多維設計空間的可解釋性分析、參數敏感度的智能評估和方案自動推薦等內容。

圖 11 優化歷史報告

該解決方案已形成標準化智能體工作流，用戶僅需提供初始參數文件即可獲得完整優化方案，大幅降低多學科協同優化的技術門檻。PERA智能體平臺可以重新定義CAE驅動的智能工程設計范式。
