本項目根據客戶的要求，對增壓波紋管在工作過程中的不同外壓和壓縮量工況，考慮不同波片間隙量以及波片破損情況下的受力情況進行分析，以尋找可能引起波紋管破損的關鍵部位和因素，為波紋管的設計和改進提供依據。計算獲得各工況下波紋面和焊接部位的應力以及裂縫張開量，并對波紋面配合間隙的影響進行了量化，為波紋管設計和材料選擇提供量化依據。計算還預測了波紋管軸向剛度，與試驗結果相吻合。

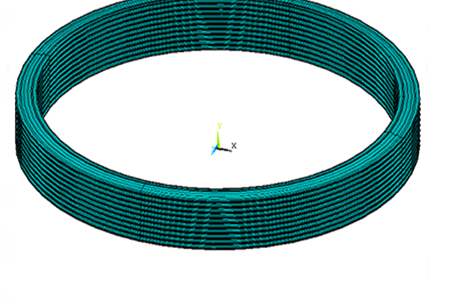

1.波紋管由65對（130片）波紋片交替重疊，通過端部焊菇焊接而成。模型以及內部關系復雜。
2.如何建模：單元、規?？刂啤?br /> 3.波紋片之間的接觸與間隙如何模擬？
4.焊菇根部的裂紋如何模擬？

1.波片很?。?.254mm），用殼單元，焊菇采用實體。
2.殼和實體的連接：MPC技術。
3.無裂紋情況考慮對稱性，取用小角度（3度）扇區模型。

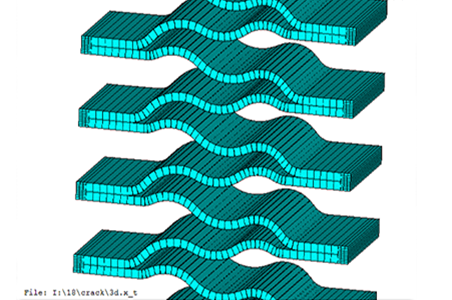

4.有裂紋情況：取用足夠大的局部（45度、10對波片），子模型加載。
5.波片之間的接觸：間隙接觸技術。
6.裂紋模擬：預設裂紋模型。
7.大變形非線性分析。

1.為波紋管設計和材料選擇提供了量化依據。
2.各工況下波紋面和焊接部位的應力。
3.焊接部位是關鍵。
4.波紋面的配合間隙對應力的影響：間隙過大不利，適當間隙有利。
5.裂縫的影響以及裂縫張開量。
6.準確預測了軸向剛度。
